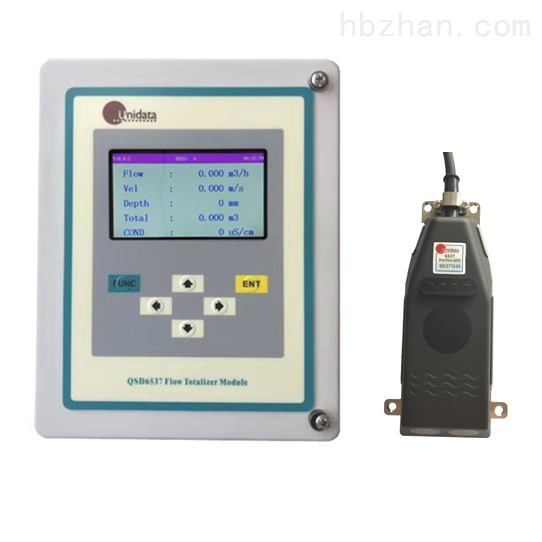

非满管流量计专为明渠和非满管的流速和流量测量而设计,采用超声波多普勒原理测量流体流速,通过压力和超声波传感器测量液位,从而测量并监测流量。
QSD6537传感器还增加了电导率测试,温度补偿,坐标校正等功能。
由于其紧凑,坚固,低成本的特性,近几年来在污水和工业废水、溪流、河道、饮用水甚至海水的测量, 海绵城市,黑臭水体的流量监测等方面得到了广泛的应用,还可应用于江河和潮汐的研究等领域。
非满管流量计特点:
1、20个坐标点定位,可编程测量任何形状的明渠和非满管管道的流量;
2、可测流速范围为0.02-12m/s,精度1%;
3、采用4.5寸彩色LCD显示器,可直观地查看所有检测数据;
4、可以测正反双向流速,有正负累计功能;
5、压力传感器和超声传感器同时测量液位,精度为0.2%,超声传感器具有坐标校正功能;
6、新增压力补偿功能,当外界压力改变时,确保压力传感器测量液位的准确性;
7、可以测量液体的电导率,从而确定所测介质的成份;
8、采用数字处理(DSP)方式,使信号采集更稳定,流量测量更准确;
9、采用低功耗设计,可以使用电池供电;
10、传感器整体为灌封,防护等级IP68;
11、4~20mA、RS485/MODBUS接口输出方式,可选配GPRS;
12、可配置SD卡海量存储;
13、便携式在完全充电的情况下可工作长达50个小时。
应用:
广泛应用于下水道,雨水,废水处理厂,小溪和河流及城市排水系统,灌溉用水,工业废水,供排水系统的流量测量和监测,还可应用于江河和潮汐的研究等领域。
流速: | 量程 | 20mm/s-12m/s 双向测量 |
精度 | ±1% 示值 | |
分辨率 | 1mm/s | |
超声波液位: | 范围 | 20mm to 5000mm (5m) |
精度 | ±0.2% | |
分辨率 | 1mm | |
压力液位: | 范围 | 0mm to 10000mm (10m) |
精度 | ±1% | |
分辨率 | 1mm | |
温度: | 量程 | 0 ~ 60°C |
精度 | ±0.5°C | |
分辨率 | 0.1°C | |
电导率: | 量程 | 0 to 200,000 µS/cm |
精度 | ± 1% 示值 | |
分辨率 | ±1 µS/cm | |
坐标偏移: | 量程 | 纵轴和横轴±70° |
精度 | 角度45°以内±1° | |
通讯: | SDI-12 | SDI-12 v1.3 zui长电缆长度50米 |
Modbus | Modbus RTU zui长电缆长度500米 | |
显示: | 屏幕显示 | 流速,流量,液位 |
应用 | 管道,明渠,天然河流 | |
环境: | 操作温度 | 0°C ~%2B60℃ (水温) |
存储温度 | -20℃ ~%2B60℃ | |
防护等级 | IP68 | |
其他: | 线缆 | 标配15m,可选zui多500米 |
材料 | 环氧密封壳体, 不锈钢安装架 | |
尺寸 | 135mm x 50mm x 20mm | |
重量 | 200g(带有15m电缆时1kg) |
