旋进漩涡气体流量计

  • 更新时间:  2022-10-19 11:39:37
  • 产品型号:  LUX
  • 简单描述
  • LUX旋进漩涡气体流量计$nLUX系列旋进漩涡流量计在流体中设置三角柱型旋涡发生体,则从漩涡发生体两侧交替地产生有规则的漩涡,这种漩涡称为卡门漩涡,漩涡列在漩涡发生体下游非对称地排列。
详细介绍

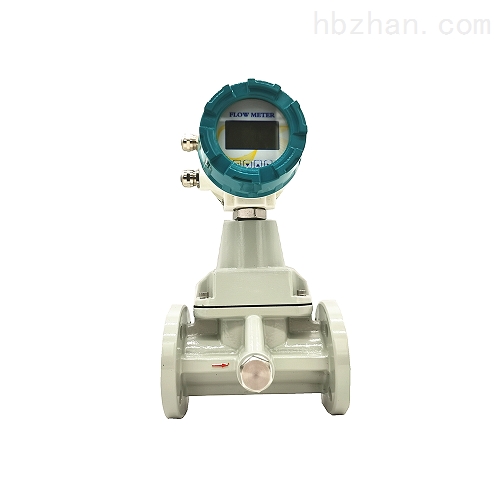

  LUX旋进漩涡气体流量计

  一、概述:

  LUX系列旋进漩涡流量计在流体中设置三角柱型旋涡发生体,则从漩涡发生体两侧交替地产生有规则的漩涡,这种漩涡称为卡门漩涡,漩涡列在漩涡发生体下游非对称地排列。旋进漩涡流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。旋进漩涡流量计是应用流体振荡原理来测量流量的,流体在管道中经过旋涡流量变送器时,在三角柱的漩涡发生体后上下交替产生正比于流速的两列漩涡,漩涡的释放频率与流过漩涡发生体的流体平均速度及漩涡发生体特征宽度有关,



  LUX旋进漩涡气体流量计

  产品特点:

  1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。安装简单,维护十分方便运行费用低,更具节能意义;

  2、检测传感器不直接接触被测介质,性能稳定,寿命长;

  3、输出是与流量成正比的脉冲信号,无零点漂移,精度高;测量范围宽,量程比可达1:10;

  4、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数;

  5、应用范围广,蒸汽、气体、液体的流量均可测量;

  6、检定周期为二年。



  技术参数:

公称通径

DN6~DN200

测量介质

气体、液体、蒸汽

公称压力(MPa)

0~40MPa

介质温度℃

常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃
正常测量流量范围 液体、气体流量测量范围见表2; 蒸汽流量范围见表3

准确度

1.0级 1.5级

仪表使用
环境温度

-25℃~%2B55℃
湿度:5~90% RH50℃

输出信号

脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V

连接方式

法兰卡装式、法兰式、插入式

口径规格

法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200

材质

不锈钢,铝合金

防爆等级

本安型iaIIbT3-T6,防护等级 IP65
