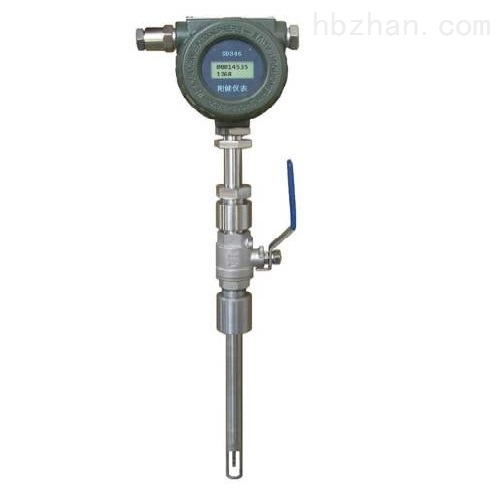

热氏气体流量计

  • 更新时间:  2024-08-22 00:00:00
  • 产品型号:  LSCQ
  • 简单描述
  • 热氏气体流量计是基于热扩散原理而设计的流量仪表。即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系。
详细介绍
热氏气体流量计是基于热扩散原理而设计的流量仪表。即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系。是基于热扩散原理而设计的流量仪表。即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系。该系列流量计的传感器有两只标准级的 RTD,一只用来做热源,一只用来测量流体温度 , 当流体流动时,两者之间的温度差与流量的大小成线性关系 , 再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
热氏气体流量计产品特点
  • 无须压力、温度补偿,直接测量气体的质量流量;

  • 高重复性、高可靠性、高稳定性、高精确度;

  • 灵敏度高,尤其适合于大管径、低流速的流量测量;

  • 压力损失极小,几乎忽略不计;

  • 结构多样,安装灵活,装卸方便,使用简便,基本免维护;

  • 4-20mA 变送输出,继电器高、低位报警控制输出,RS485 通信输出等各种变量输出,系统智能控制。


管段式安装尺寸







GB/T9119-2000 PN1.6Mpa(16bar)平面、突面板式平焊钢制管法兰 (单位:mm)



公称通径


法兰外径


中心孔直径


螺孔


螺纹规格


密封面

法兰厚度


仪表安装长度

DN

D

k

n×L

d

f

C

L

15

95

65

4×14

M12

46

2

14

250

20

105

75

4×14

M12

56

2

16

250

25

115

85

4×14

M12

65

2

16

250

32

140

100

4×18

M16

76

2

18

250

40

150

110

4×18

M16

84

2

18

250

50

165

125

4×18

M16

99

2

20

250

65

185

145

4×18

M16

118

2

20

250

80

200

160

8×18

M16

132

2

20

250

100

220

180

8×18

M16

156

2

22

300

1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。

2. 对于 DN15~DN80 可以采用管螺纹连接,但要与仪表提供商达成技术协商一致后方可执行。

3. 表中只给出了zui高 1.6Mpa 额定压力数据,高于额定压力的可以定做,但要与仪表提供商达成技术协商一致后方可执行。
