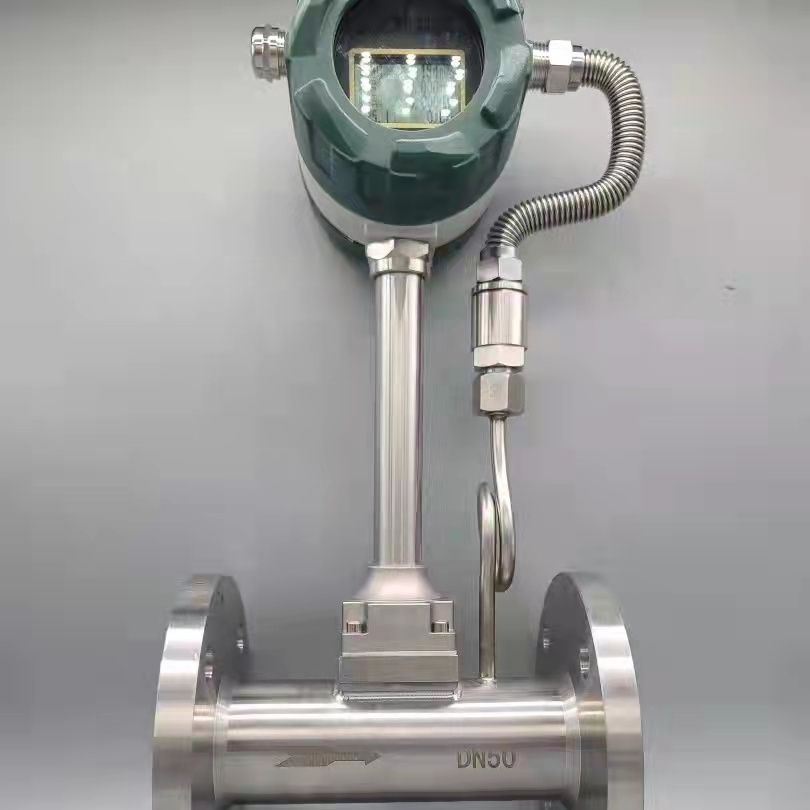

善沧远传涡街蒸汽流量计

  • 更新时间:  2022-10-19 11:39:35
  • 产品型号:  LSCB
  • 简单描述
  • 善沧远传涡街蒸汽流量计$r$n 涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及成分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计可一体化显示,并可远传输出数字信号或模拟信号与微机联。
详细介绍



 善沧远传涡街蒸汽流量计



一、概述

    LSCB涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及成分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计可一体化显示,并可远传输出数字信号或模拟信号与微机联。


其中推出的无线远传系列产品具备高速率、低延迟、小体积、使用简单等特点,并开创性的采用了芯片板载的设计方案。无线远传系列支持国内三大运营商Cat-1网络接入,具有双卡单待功能,产品内置一张贴片卡(出厂免费赠送流量,用户可续费),外部预留 SIM 卡槽供用户使用;产品采用工业级设计标准,支持宽电压端子供电。

该系列根据串口RS485通信方式,支持微信小程序或PC端WEB页面进行远程查看,使用简单方便,适用性更强。



二、工作原理

当流体以一定流速经设置在流场中的旋涡发生体时,在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街),先在柱体的一侧产生,继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门(Karman)提出,命名为卡门涡街,并给出了频率与流速的关系式,其中系数被命名为斯特罗哈尔数。






三、功能特性

无线远传型

◆网络优,搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用场景;

◆延迟低,4G网络承载,毫秒级延时体验;覆盖广,基于现有运营商4G网络,稳定性高;

◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联网有保障;

◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;

◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;

◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式,可发送中英文短信;

◆网络透传模式拥有 4 路独立 socket,支持各路 socket 备份,支持 KEEP-ALIVE 机制,增强连接稳定性;

◆每路连接支持 20 包数据缓存,每包数据最大 4K,支持注册包,心跳包数据;




善沧远传涡街蒸汽流量计

四、技术参数

标准型

◆ 公称通径:15~2500mm

◆ 测量介质:液体、气体、蒸汽

◆ 介质温度:-40~350℃    -40~450℃(协议订货)

◆ 连接方式:法兰卡装式、法兰式、插入式、无线远传式

◆ 公称压力:1.6MPa、2.5MPa、4.0MPa及以上

◆ 输出信号:电压脉冲低电平≤1V 高电压≥6V 标准电流信号4~20mADC

◆ 精度等级:1.0级、1.5级、2.5级(插入式)

◆ 重复性:W0.3%、0.5%、1.0%

◆ 本体材质:不锈钢304、不锈钢316L

◆ 负载电阻:<750Ω

◆ 供电电源:12VDC、24VDC、 3.6V锂电池

◆ 流速范围:液体0.5~6m/s,气体5~60m/s

◆ 压力损失:符合JB/T9249标准,阻力系数cd≤2.4 △P=1.2×P×10-6

◆ 结构型式:普通型、智能型(带现场显示表头)

◆ 防爆等级:Exd IIC T6 Gb

◆ 防护等级:IP65、IP67、IP68


image.png image.png

五、参比条件下工况流量范围表






六、涡街流量计选型表



选型举列

例一:工艺管道内径为DN100,介质为饱和蒸汽,用汽量大约为0.5t/h~3t/h,表压为0.4MPa,请选择仪表口径。

解:根据表压0.4Mpa,由表三中查得温度为152℃,DN100的流量范围是0.4~3.5 t/h,*满足使用要求,故选择口径为DN100的涡街流量传感器。如果用汽量大约为0.3t/h─2t/h, 则应选择口径为DN80的涡街流量传感器,这时工艺管道应由DN100缩径至DN80。

例二:工艺管道内径为DN100,介质为过热蒸汽,用汽量大约为0.5t/h~2.8t/h,表压为0.6MPa,温度为220℃,请选择仪表口径。

解:根据压力和温度由表四中查得:表压为0.6MPa、温度为220℃时的密度是3.18,查表三得知:密度是3.18时,DN100的流量范围是0.43~4.1t/h, *满足使用要求,故选择口径为DN100的涡街流量传感器。如果用汽量大约为0.3~2.0t/h,则应选择口径为DN80的涡街流量传感器,这时工艺管道应进行缩径处理。

例三:被测介质是空气,表压为0.2MPa,温度为60℃,工艺要求用气量300~1500Nm3/h,请选择仪表口径。

解:1.根据已知的标准状态下的用气量,用公式(4)求出工况状态下的用气量:

QVmin = (273+ t) QNmin/2695(P+0.1013)=123.6

QVmax = (273+ t) QNmax/2695(P+0.1013)=617.8

2.由表二可知DN80的测量范围为65~1000m3/h,完全能满足现场要求,故选用口径为DN80的涡街流量传感器。

七、安装条件

传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相应的管道上。传感器的上游和下游应配置一定长度的直管段,其长度应符合前直管段15-20D,后直管段5-10D的要求。如图一

◆安装液体传感器的附近管道内应充满被测液体。

◆传感器应避免安装在有强烈机械振动的管道上。

◆直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道。

◆误差要≤3%,并不超过5mm。

◆被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。

◆传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。



八、安装方法

8.1 选择传感器的安装位置:

在选择传感器安装位置时,应注意以下几点:

A.安装位置尽量选在无管道振动或振动小的位置,振动加速度不能大于2g,如振动大则需采取减振措施;

B.传感器的上游和下游必须有足够的直管段(见图一);

C.检修阀安装在传感器上游,流量调节阀安装在传感器下游;

D.尽量选择便于安装和检修的位置;传感器安装外型尺寸如图二、表六、表七所示,供安装时参考;

E.应选择环境干燥的位置;

F.传感器可以安装在水平管道上,也可以安装在垂直管道上。但在垂直管道上安装时,介质必须自下而上流动;

G.传感器尽量安装在室内,必须安装在室外时应注意防水,在放大器盒外电缆应弯成U型;

H.传感器应远离电噪声,如大功率变频器、大功率变压器、电动机和大功率无线收发设备等。

8.2 安装要求:

A.焊接时,要保证法兰端面与管道中心线垂直;

B.两法兰安装孔的方向应一致。对于法兰卡装式传感器,DN15~DN32和DN80~DN150其法兰上安装孔非均布,孔距较大处为表杆安装位置,应对齐;

C.法兰焊接时,严禁带着传感器长时间焊接。

D.法兰焊接完毕后,管道内要清理干净,不得存有焊渣等杂物。

E.当被测介质是蒸汽或其他高温介质时,在管道充满介质后,应对安装螺栓再一次进行紧固。同时,应对管道和表体进行隔热处理(注意表杆不可隔热),避免因环境温度过高而将放大器损坏。

8.3 压力变送器和Pt100铂热电阻的安装当传感器与压力变送器和Pt100铂热电阻构成测量系统时,其压力、温度测量点的位置按图三选择。

8.3.1 压力变送器安装:

A.在管道上按图三给定位置开导压小孔(大约Φ12);

B.将导压座焊接在导压小孔处,注意不可渗漏;

C.安装针型阀;

D.安装导压管;

E.关闭针型阀,将导压管中注入冷水;

F.安装压力变送器;

G.在运行时打开针型阀。

8.3.2 铂热电阻安装:

A.在管道上按图三给定位置开合适小孔,其直径应略大于铂热电阻座的外径(大约Φ40);

B.将铂热电阻座焊接在小孔位置上,铂热电阻座上下位置应保证铂热电阻的最下端在管道中心线上;

C.安装铂热电阻。

九、信号线配置与连接

9.1 非防爆型传感器接线方法

脉冲输出型传感器配有AVPV3×0.5mm2三芯屏蔽电缆,其中:红色线为电源正极,黑色线为电源负极,其它色线为频率信号。在使用2000型、2100型、2300型智能流量积算仪时,接线法如图四所示。传感器的红色线接端子1,黑色线接端子3,其它色线接端子2。铂热电阻采用三芯普通电缆,铂热电阻上一个端子接二芯,分别与智能流量积算仪的11、12两端子相连,另一个端子接一芯,并与端子10相连。压力变送器采用二芯普通电缆,其正极(+A)与端子19相连,负极(-B)与端子6相连,同时用导线将端子7和20短接。

标准电流信号输出(4—20mA)型传感器配有AVPV2×0.5mm2二芯屏蔽电缆,红色线为电源正极,黑色线为电源负极。在使用2000型、2100型、2300型智能流量积算仪时,接线法如图五所示。传感器的红色线接端子19,黑色线接端子4,同时用导线将端子5和端子20短接。

9.2 防爆型传感器接线方法

本安防爆型涡街流量传感器与AQS齐纳安全栅构成本质安全防爆系统,经过国家ji防爆质量监督检

验中心检验合格,符合国家标准GB3836.1、GB3836.4,产品防爆等级为ExiaⅡCT4。本安防爆系统广泛应用于石油、化工、天然气等具有本安防爆要求场合的流量计量。其接线方式如图六所示。

注意事项:

A.传感器安装在危险场所,安全栅、智能仪表、计算机等关联设备必须安装在安全场所;

B.传感器必须可靠接地,防爆接地线不得与强电系统保护接地共用。




图四 脉冲输出型传感器 、压力变送器及铂热电阻

与2000型、2100型、2300型智能流量积算仪的接线图


图五 标准电流输出型传感器 、压力变送器及铂热电阻

与2000型、2100型、2300型智能流量积算仪的接线图


图六 防爆传感器及压力变送器、铂热电阻接线方法



十、调试

关于调试,出厂设定,如需具体调试,请咨询厂家

十一、故障排除

11.1 .管道中有介质流动而无信号输出或瞬时流量无显示

A、首先检查电路接线及电源电压是否正确;

B、如果电路接线及电源电压正确,将灵敏度电位器及放大倍数电位器逆时针调到底。如果没有信号输出,则需更换放大板;如果有信号输出,则应检查管道中介质流量是否超出涡街流量传感器的可测流量范围;如果介质流量在可测范围内,说明传感器的传感头灵敏度已偏低,需重新调整灵敏度;

C、检查传感器好坏。将传感头两引线从放大板上拆下,用万用表测量传感头两引线之间的阻值和传感头两引线分别对外壳的阻值,都应大于2MΩ,否则需更换传感头;

D、如果传感器没有问题,则检查压力变送器和铂热电阻是否损坏,如果都没有问题,则可判断智能流量积算仪损坏。

11.2 管道中没有介质流动而有信号输出或瞬时流量有显示

A、首先确认管道内确实没有介质流动或扰动,检查管道振动强度是否过大;

B、将灵敏度电位器顺时针调整直到没有信号输出或瞬时流量回零为止。在调整电位器时,应尽量缓慢一些,每调整5度角时,要停顿10秒钟以上,以便观察输出是否回零。

11.3 信号输出不稳定或瞬时流量不稳定

A、首先检查管道中介质流量是否超出传感器的可测流量范围;

B、如果介质流量在可测范围内,检查前后直管段是否符合要求。并且确认管道中介质是否处于稳定流动状态;

C、检查管道振动强度是否过大。


十二、智能流量积算仪

根据用户的需要,我公司可提供与涡街流量传感器相配套的各种形式的流量积算仪,包括数码管显示型智能流量积算仪、液晶汉字显示型智能流量积算仪、智能流量积算无纸记录仪,并可根据用户需要配带后备电源和壁挂式仪表箱。其主要性能和特点如下:

◆测量精度:模拟量优于0.2%,频率量优于0.1%;

◆流量信号可以是频率、标准电流;

◆可显示累积流量、瞬时流量、差压、频率、密度、压力、温度、当前时间及来停电查询;

◆实现压力自动补偿密度和温度自动补偿密度以及温度、压力同时补偿密度;

◆可配置RS485或RS232通信接口,并具有防雷电保护;

◆可配置微型针式打印机,随机和定时打印累计流量、瞬时流量、压力、温度、当前时间和断电起

止时间;智能流量积算无纸记录仪可打印指di时间段的、历史数据和曲线;

◆通过简单编程可进行热量计算,可计量被测介质的热差值;

◆具有自动修复功能:除软件看门狗外,硬件系统配置有看门狗,上、掉电复位系统,一旦系统出错,或意外死机,可保证仪表强行恢复运行;

◆具有断电保护功能:机内的运算结果和用户设定的数据在断电时不会丢失,保存时间在十年以上;

◆可配置后备电源,当出现停电时自动转入后备电源供电,仪表可连续工作;

◆可配置壁挂式仪表箱,起到现场整洁、保护仪表和防盗作用。

十三、无线远程流量监测系统

无线远程流量监测系统具有以下功能:

热能管网系统电子地图;

监测所有用户的实时瞬时流量、累计流量、温度、压力、用汽时间、仪表通电时间等参数;

提供单个用户的实时参数曲线;

提供全部用户和单个用户的年、月、日等时段的累计流量曲线;

提供全部用户和单个用户的年、月、日及任意时段的全部报表。

十四、后备电源

后备电源消除了突然停电时用户无法正常计量的缺陷。在正常工作时,后备电源处于充电或待机状态(充电完成后自动进入待机状态),停电时,后备电源自动进入供电状态,能够使仪表连续工作48小时以上。上电后,后备电源又自动进入充电状态,充电结束后,自动进入待机状态。
