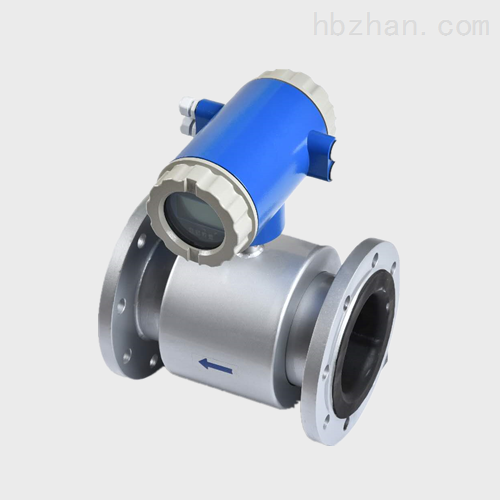

善沧远传电磁流量计

　善沧远传电磁流量计

一、概述

    电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设。

      其中推出的无线远传系列产品具备高速率、低延迟、小体积、使用简单等特点，并开创性的采用了芯片板载的设计方案。无线远传系列支持国内三大运营商 Cat-1 网络接入，具有双卡单待功能，产品内置一张贴片卡（出厂免费赠送流量，用户可续费），外部预留 SIM 卡槽供用户使用；产品采用工业级设计标准，支持宽电压端子供电。

    该系列根据串口RS485通信方式，支持微信小程序或PC端WEB页面进行远程查看，使用简单方便，适用

性更强。

二、结构类型

三、功能特性

无线远传型

◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用场景;

◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳定性高;

◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联网有保障;

◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;

◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;

◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；

◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持 KEEP-ALIVE 机制，增强连接稳定性；

◆每路连接支持 20 包数据缓存，每包数据最大 4K，支持注册包，心跳包数据；

善沧远传电磁流量计

四、技术参数

标准型精度高：1.0级综合精度（0.5级定制）

■测量广：化工污水、自来水、消防水、泥浆纸浆（几乎满足所有工况）

■抗干扰：标准接地螺丝和接地三级，提升抗干扰性

■寿命久：标准不导磁不锈钢本体，坚实耐用抗腐蚀

■显示调校一体化：现场显示清晰可见内置操作按键，可实时设置和调整

■重复性误差：测量值的±0.1%

■流动方向：正，反，净流量

■量程比：150：1

■重复性误差：测量值的±0.1%

■精度等级：管道式：0.2级，0.5级

■被测介质温度：普通橡胶衬里：－20～＋60℃

                     高温橡胶衬里：－20～＋90℃

                     聚四氟乙稀衬里：－30～＋100℃

                     高温型四氟衬里：－20～＋180℃

■额定工作压力：（高压可定制）DN6－DN80：≤1.6MPa

                                               DN100－DN250：≤1.0MPa

                                                DN300－DN1200：≤0.6MPa

■流速范围：0.1－15m/s

■电导率范围：被测流体电导率≥5μs/cm

■数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。

■外接电源≤35V导通时集电极最大电流为250mA

■供电电源：AC220V、DC24V或3.6V电池

■要求直管段长度上游≥5DN，下游≥2DN

■连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定

■防爆等级：ExdIICT4

■防护等级：IP65，特殊订制zui高可达IP68

■环境温度：－25～＋60℃

■相对温度：5%～95%

■消耗总功率：小于20W

远传参数：

电磁流量计传感器外形尺寸

电磁流量计口径及流量的选择

电磁流量计结构图

传感器在管线上的安装

测量管在任何时刻必须完全注满介质—电磁流量计不能在不满管或空管的情况下正常地工作

流动的正方向应与传感器上的箭头所指的正方向一致。

螺栓与螺母     为了方便安装，在管法兰附近确保有足够的安装空间

振动           在流量计的两边应有支撑管线的支座

重污染液体     在旁路安装流量计

前置工艺管段长度

大尺寸测量管 DN > 200：为了有利于安装，采用伸缩头。    入口直线管道最少 5 × DN 长，有条件的情况下建议 10 × DN 长，出口管道最少 2 × DN 长（DN = 测量管内直径），从电极轴线开始测量。

改善涡流与流场畸变的影响：增加入口与出口直管段的长度或安装整流器。在流量计上游侧，若有阀门、弯头、三通水泵等扰流件，前置直管段应大于 10 DN。

通常，不需要零设定。但为了检验，在完全注满介质的测量管中，应建立零流速，所以在流量计的下游须安装截止阀。不同液体的混合的介质，在混合点的上游或者适当距离的下游，距离最小 30 × DN（DN = 测量管内径），安装流量计，否则显示有可能产生不稳定。

安装建议

       为了避免夹附气体所引起的测量误差以及由真空引起的对 PTEE 和橡胶衬里的损害，请参见如下所示的位置安装流

量计：

上海善沧有限公司供应的所有产品：

l 所有产品质保1年（传感器电极易耗品除外）；

l 免费提供电话咨询、指导安装调试等服务；

l 协商上门指导安装、调试等事宜，只收取合理的差旅费用；

l 量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。

相信我们从事仪表行业10多年的实践经验能为您带来满意的服务。

退换货总则：

① 客户在我司订购商品交付后15天以内，如遇以下情况，可与我司客户经理取得联系，凭发票办理免费退换货。

② 月结客户结账期内，未收到货品发票时，可凭借交货单办理退换货手续。

③ 因客户原因造成退换货的，我司将根据具体的情况提供有偿的退换货服务。

④ 退款时间：我司确定退货原因后正式受理退货手续开始7个工作日之内。

7天以内，您可以选择退货、换货或者免费保修

8天-15天以内，您可以选择换货或者免费保修

1年内：您可以选择免费保修
